齒輪是輪緣上有齒能連續嚙合傳遞運動和動力的機械零件。齒輪產品按使用場合可分為車輛齒輪、工業齒輪兩類。車輛齒輪市場約占整個齒輪市場的62%，車輛齒輪價值一般占整車總價的7%-15%。
工業用齒輪裝置多為定制化產品，需隨主機要求特殊設計配套，僅有小部分為系列化標準產品，為了防止齒圈正反面安裝錯誤，需要用視覺相機來進行檢測，保證產品的質量。
應用背景
半軸齒圈安裝正反檢測
客戶需求
支持五種齒圈品種檢測
檢測到齒圈安裝反向時相機輸出報警信號
挑戰
工件在輸送線上的載具上檢測
人工按動按鈕觸發相機拍照
視野: 當前視野是100*150mm；相機距離齒圈距離200mm
被測物狀態: 檢測時齒圈處于靜止
解決方案
產品特點：
方案應用
五種齒圈品種檢測效果如下：
品種一

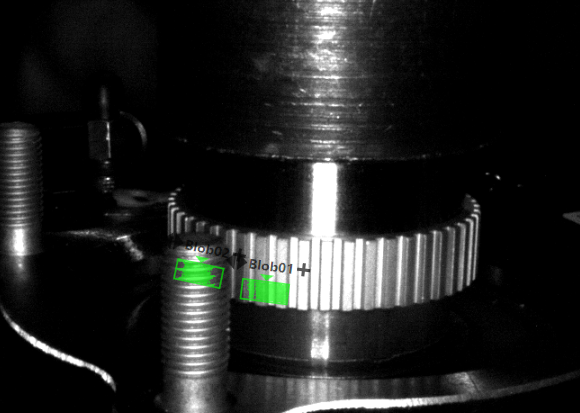

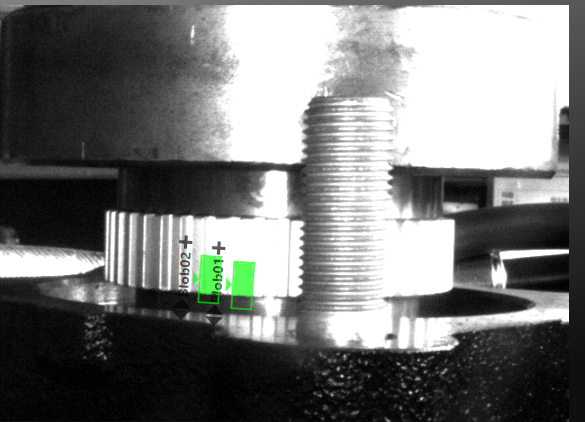

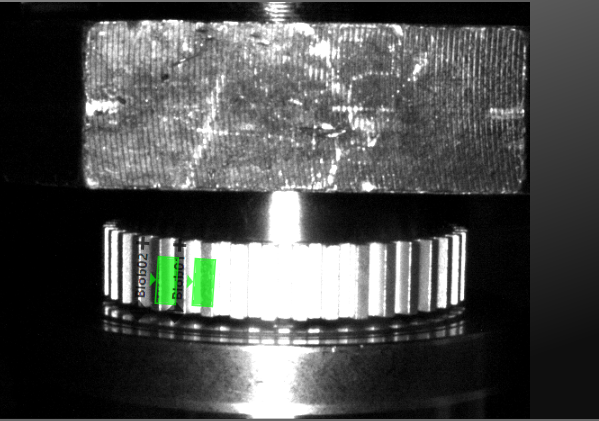

▲正裝狀態

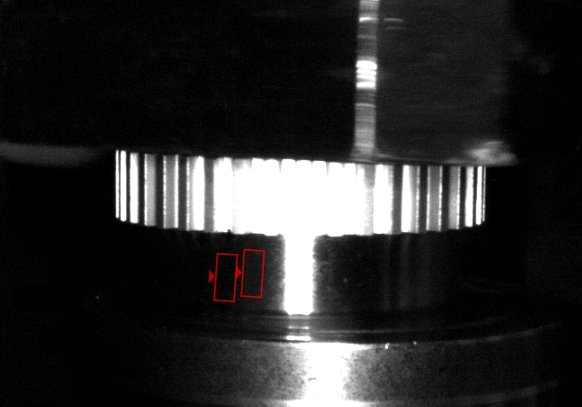

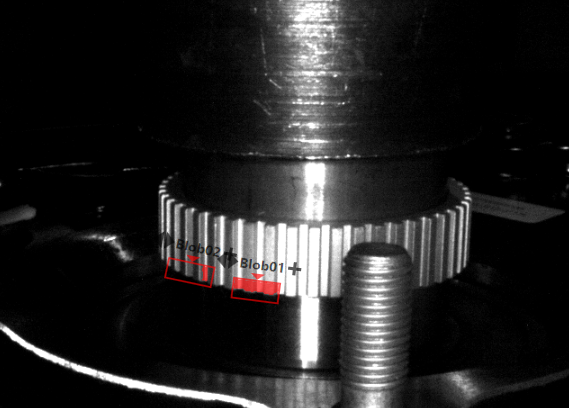

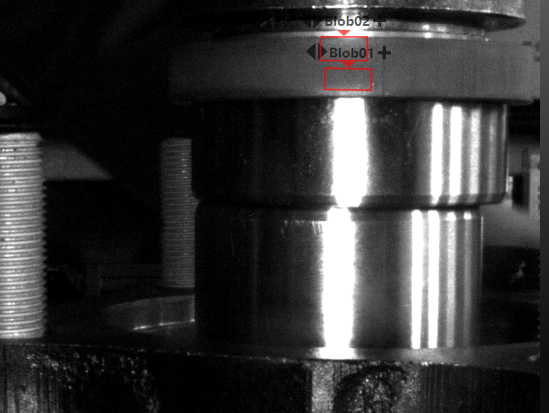

▲反裝狀態
*注意：半軸在載具上會出現自由旋轉情況，為避免螺柱遮擋齒圈的被檢測位置，須人工將螺柱盡可能避開相機拍照光路。
品種二

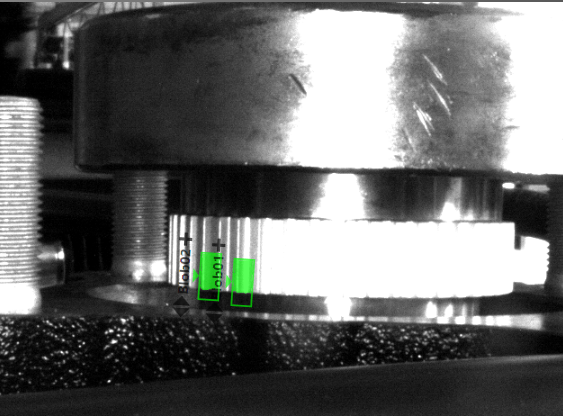

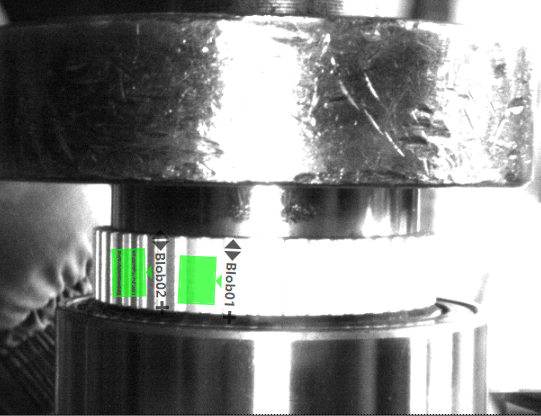

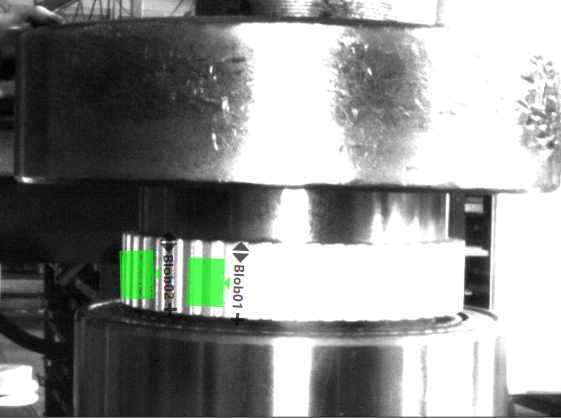

▲正裝狀態

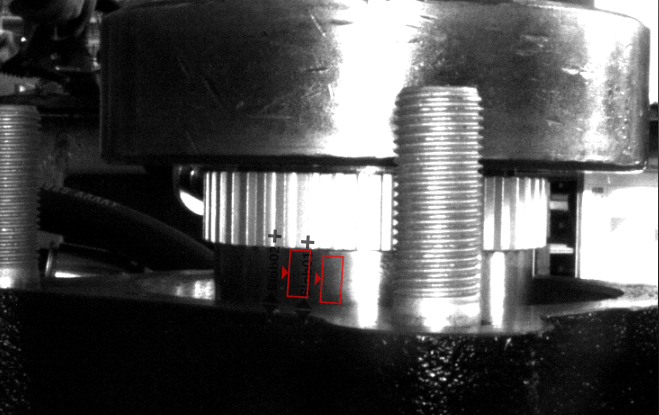

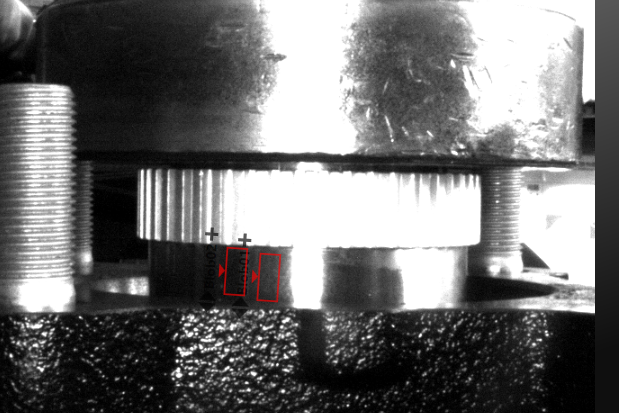

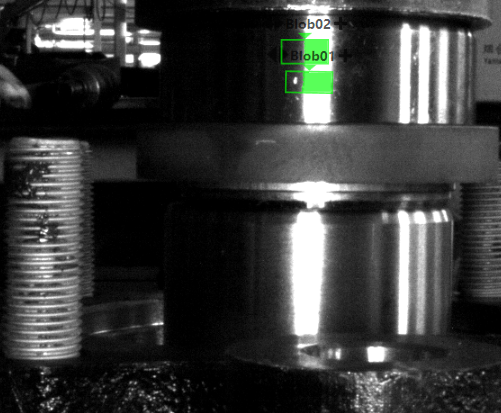

▲反裝狀態
此種齒圈無螺柱遮擋。
品種三

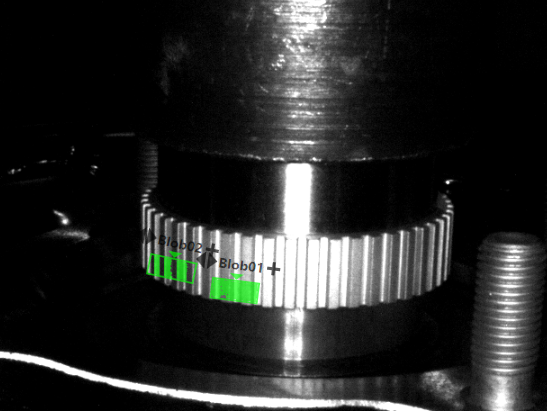

▲正裝狀態

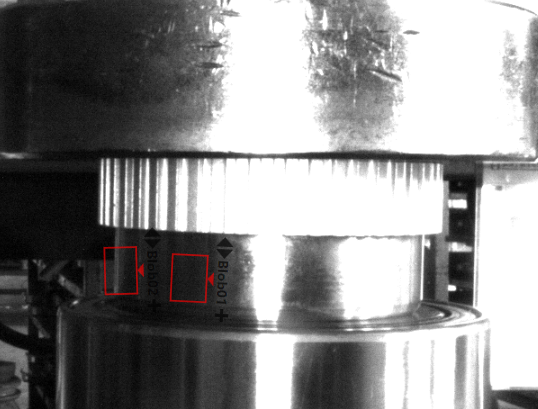

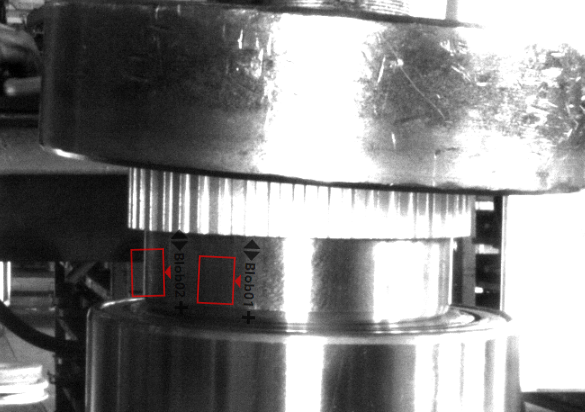

▲反裝狀態
品種四

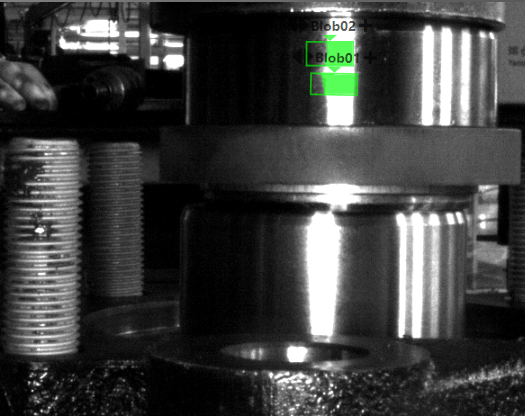

▲正裝狀態

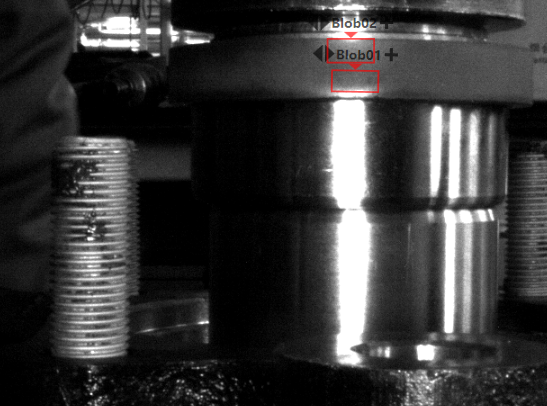

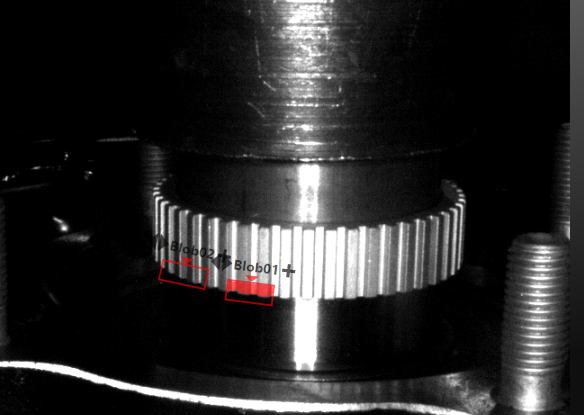

▲反裝狀態
品種五

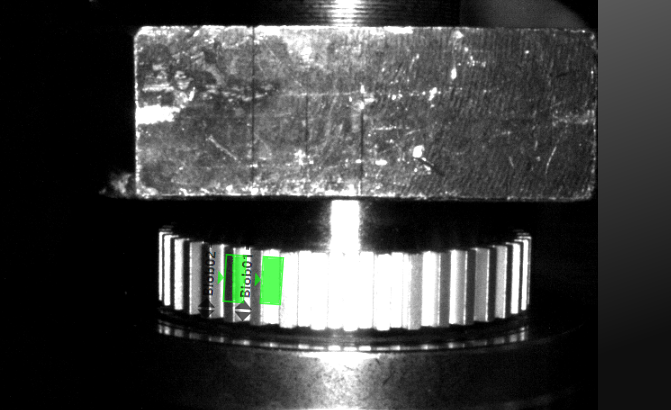

▲正裝狀態

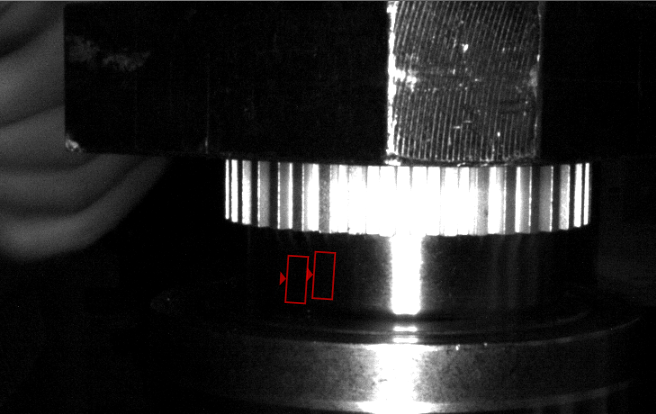

▲反裝狀態
產品優勢
快速反應及良好的技術服務
產品性價比高
相機視野大分辨率高
客戶收益
大大提高了檢測效率，保證了產品質量。
